Serie PTWT (Tanque De Agua)

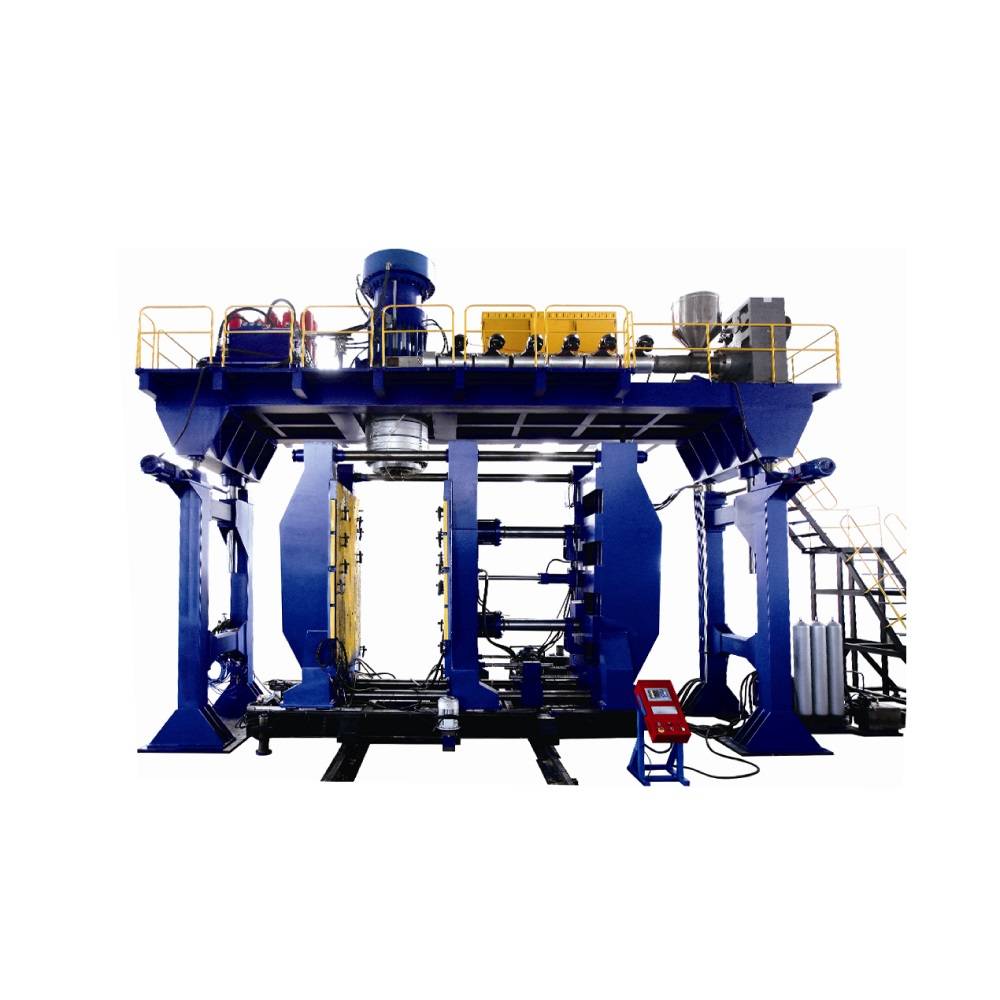

PTWT1000/2000/5000 es un equipo especial utilizado para producir 200 litros a 5000 litros tanque de almacenamiento de agua, el volumen del cabezal del acumulador es de 35/60/150 litros, materias primas generalmente utilizados HMWHDPE, servo operación de accionamiento será más estable, la velocidad de producción alrededor de 4 a 25 por hora.

Categoría:
PARÁMETRO:
Especificaciones Unidades PTWT1000
Capacidad máxima del contenedor L 1000
Capas de cabeza Capas Capa única
Dimensión de la máquina (L*W*H) M 8×5.6×6.5
Productividad PCS/HR 16-25
Peso total Tonelada /

Unidad De Sujeción
Fuerza de sujeción KN 800
Carrera de apertura de sujeción mm 1500
Tamaño de la platina mm 1500×1600
Tamaño máximo del molde (W*H) mm 1200×1500
Distancia entre platinas mm 900-2400

Unidad De Potencia
Potencia del ventilador KW 200
Potencia de accionamiento hidráulico KW 45+7.5
Presión del aire Mpa 0.8
Consumo de aire M3/min 1.0
Consumo medio de energía KW 110

Unidad Extrusora
Diámetro del tornillo mm 120
Relación de L/D del tornillo L/D 28
Capacidad de plastificación Kg/hora 300
Potencia de calefacción del extrusor KW 5.5
Potencia de conducción del extrusor KW 90

Unidad De Cabezal
Potencia de calefacción del cabeza KW 40
Diámetro máximo del pasador mm Personalizado
Volumen del acumulador L 35


Especificaciones Unidades PTWT2000
Capacidad máxima del contenedor L 2000
Capas de cabeza Capas Capa única
Dimensión de la máquina (L*W*H) M 8x6x7.2
Productividad PCS/HR 10-24
Peso total Tonelada /

Unidad De Sujeción
Fuerza de sujeción KN 1800
Carrera de apertura de sujeción mm 2000
Tamaño de la platina mm 1900×2000
Tamaño máximo del molde (W*H) mm 1600×2000
Distancia entre platinas mm 1000-3000

Unidad De Potencia
Potencia del ventilador KW 260
Potencia de accionamiento hidráulico KW 45+7.5
Presión del aire Mpa 0.8
Consumo de aire M3/min 2.3
Consumo medio de energía KW 140

Unidad Extrusora
Diámetro del tornillo mm 130
Relación de L/D del tornillo L/D 28
Capacidad de plastificación Kg/hora 400
Potencia de calefacción del extrusor KW 5.5
Potencia de conducción del extrusor KW 110

Unidad De Cabezal
Potencia de calefacción del cabeza KW 60
Diámetro máximo del pasador mm Personalizado
Volumen del acumulador L 60


Especificaciones Unidades PTWT5000
Capacidad máxima del contenedor L 5000
Capas de cabeza Capas Capa única
Dimensión de la máquina (L*W*H) M 10x8x8.8
Productividad PCS/HR 4-18
Peso total Tonelada /

Unidad De Sujeción
Fuerza de sujeción KN 3000
Carrera de apertura de sujeción mm 2200
Tamaño de la platina mm 2400×2500
Tamaño máximo del molde (W*H) mm 1840×2500
Distancia entre platinas mm 1600-4000

Unidad De Potencia
Potencia del ventilador KW 460
Potencia de accionamiento hidráulico KW 55+7.5
Presión del aire Mpa 0.8
Consumo de aire M3/min 2.3
Consumo medio de energía KW 290

Unidad Extrusora
Diámetro del tornillo mm 150
Relación de L/D del tornillo L/D 28
Capacidad de plastificación Kg/hora 1000
Potencia de calefacción del extrusor KW 6
Potencia de conducción del extrusor KW 132

Unidad De Cabezal
Potencia de calefacción del cabeza KW 90
Diámetro máximo del pasador mm Personalizado
Volumen del acumulador L 150

CONFIGURACIÓN:
Piezas Marca País
Motor Siemens Alemania
Convertidores de frecuencia Siemens Alemania
Caja de engranajes Guomao China
Transductor Gefran Italia
Guía lineal Hiwin Taiwán
Anillo de sellado Dz Taiwán
Válvula hidráulica Yuken Japón
Bomba hidráulica Yuken Japón
Controlador del servo Inovance Japón
Pantalla táctil Siemens Alemania
Módulo de control de temperatura Siemens Alemania
Sistema de control de parision Moog América
Interruptor de aire Schneider Fance
Contactor Schneider Fance
Válvula neumática Airtac Taiwán
