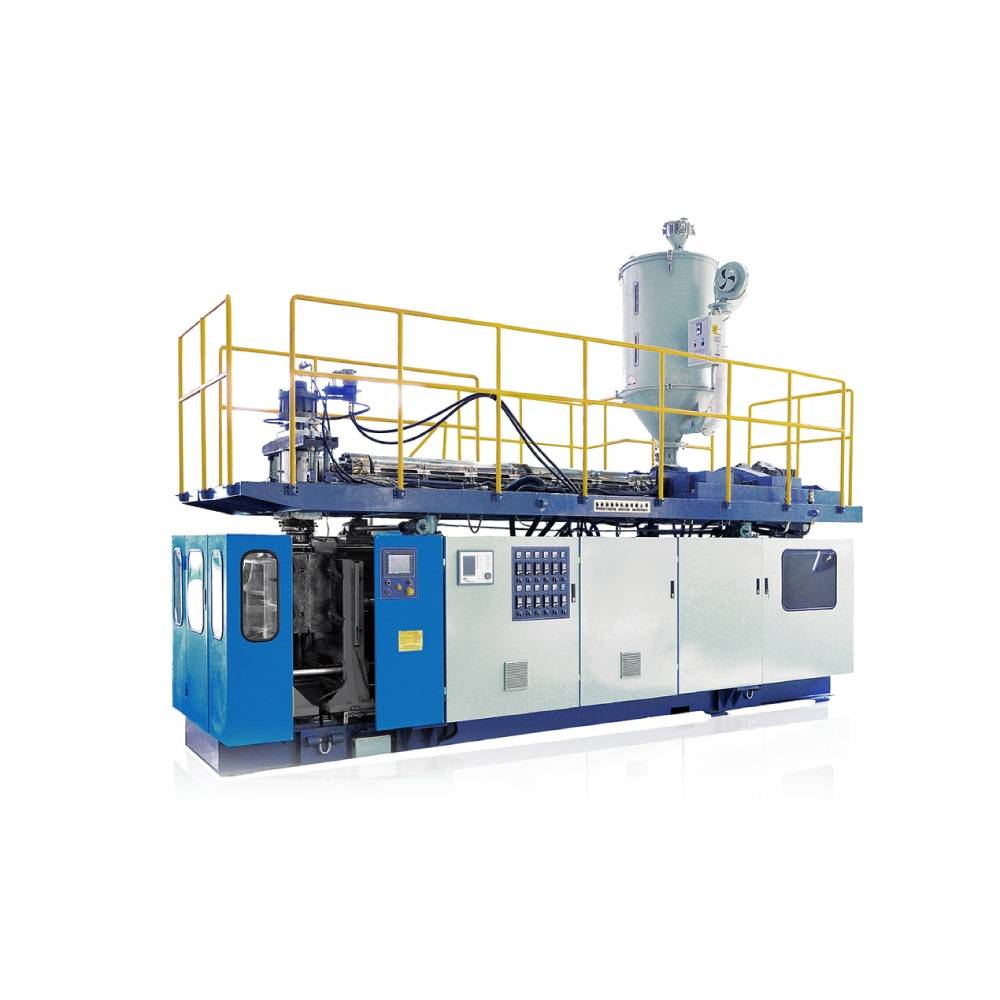

Serie PTB82PC (Cubo De Agua)

PTB82PC es un equipo especial utilizado para producir productos huecos hechos de PC como materias primas, generalmente utilizados en la producción botella de agua de 5 galones, pantalla de lámparas, carcasa de bombilla y otros productos de PC, es un proceso de disparo, bajo ruido y operación suave, la velocidad de producción para la botella de agua de 5 galones es superior a 60 por hora.

Categoría:
PARÁMETRO:
Especificaciones Unidades PTB82PC
Unidad De Sujeción
Estilo de sujeción Barra de tracción doble/central clamping/linear guide
Tamaño de la platina Mm 720×600
Trazo de abierto de molde Mm 350-780
Números de barra de tracción Pcs 2
Precisión de la platina % 0.08
Números de cilindro hidráulicos Pcs 1
Diámetro del cilindro Mm 125
Fuerza de sujeción Kn 176
Soporte de platina Rodillo/guía lineal
Medición de la distancia Transductor/interruptor aproximado


Levantamiento de plataforma

 Modelo Conducción de motor hidráulico
Estilo Rueda de gusano/tornillo
Distancia 200mm
Cabeza de moviéndose Conducción de cilindros hidráulicos
Distancia de movimiento de cabeza Mm 400
Altura de escalera Mm 1800
Peso de la máquina Tonelada 12

Unidad Extrusora
Material de barril y tornillo 38 C2MOALA/ Superficie De Nitrurante
Rigidez ≥800
Fragilidad ≤2
Relación de l/d del tornillo 38
Diámetro del tornillo MM 82
Número de grupos de ventilador NO. 6
Potencia del ventilador KW 0.18*6
Material del calentador Aluminio fundido
Número de grupos de calefacción PCS 7
Potencia de calefacción KW 20.2
Precisión de calefacción ℃ 1
Tolva Tolva de secado 400kg equipada
Barandilla Fijación
Tipo de extrusión Extrusión intermitente

Unidad De Cabezal
Tipo de cabeza Continuamente/Alimentación Central/Verticalmente
Material de la cabeza 38 C2MOALA/ Superficie De Nitrurante


Calentadores para la cabeza

 Material Acero inoxidable
PCS/KW 5/5
Precisión ±1℃
Acumulando volumen L 1.5
Forma de medición Transductor
Diámetro máximo de cabeza MM 160
Cilindro de control parison Distancia móvil 20mm
Presión hidráulica del cilindro MPA 12

Unidad De Potencia
Potencia del interruptor de aire 200A
Cable 3 fases/4 cables/30㎡/núcleo de cobre
Consumo medio de energía KW 42

Unidad De Hidráulico
Principio de trabajo Control de presión proporcional, ahorro de energía


Bomba hidráulica

 Modelo PV2R184
Flujo 184ML/REV
Presión 16MPA
Filtrado de circuitos de aceite Circling aceite /aceite de alimentación filtrado
Potencia motora hidráulica KW 45
Aceite hidráulico cargado Clase 46#/340L

Unidad De Control De Parision
Color de la pantalla táctil Color de la tetura
Dimensión de la pantalla táctil 10.4 pulgada
Velocidad de respuesta MM/SEC 1000
Ahorro de fórmula NO. 100
Distancia MM 20
Servo de presión MPA 14

Unidad De Seguro De Seguridad
Puerta de seguridad NO. 4
Ojos eléctricos NO. 2
Rango de inducción MM 400
Interruptor de emergencia Parada de emergencia, reposición / botón de apertura de emergencia

Agua De Refrigeración Y Unidad Neumática
Circuito de agua incorporado Todos conectados antes de la entrega
Entrada de circuito de agua 2 líneas, tubo de 3/4 pulgadas
Consumo de agua de refrigeración L/HORA 4500
Material de tubería de aire PU PIPE
Válvula neumática NO. 4
Diámetro MM 12
Cilindro neumático NO. 2
Consumo de aire comprimido L/HORA 1000
Compresión solicitada KG/CM 8

UNIDAD DE AUXILIAR
Brazo robot Distancia f/b 1000mm; distancia de abrazadera 80mm
Sistema de soplado inferior Cilindro de elevación/10MPA
Dispositivo de sellado Opcional
Dispositivo de desbarbado automático Opcional

CONFIGURACIÓN:
Sistema de control de PLC Mitsusbishi Japón
Módulo de control de temperatura Mitsusbishi Japón
Válvula servo Moog Japón
Sistema de control de parision Moog Japón
Convertidores de frecuencia Emerson Alemania
Sello de hidráulico Valqua Japón
Relé intermedio Omron Japón
Válvula neumática Smc Japón
Válvula y bomba de hidráulica Yuken Japón
Interruptor neumático LG Corea
Motor Aoming China
