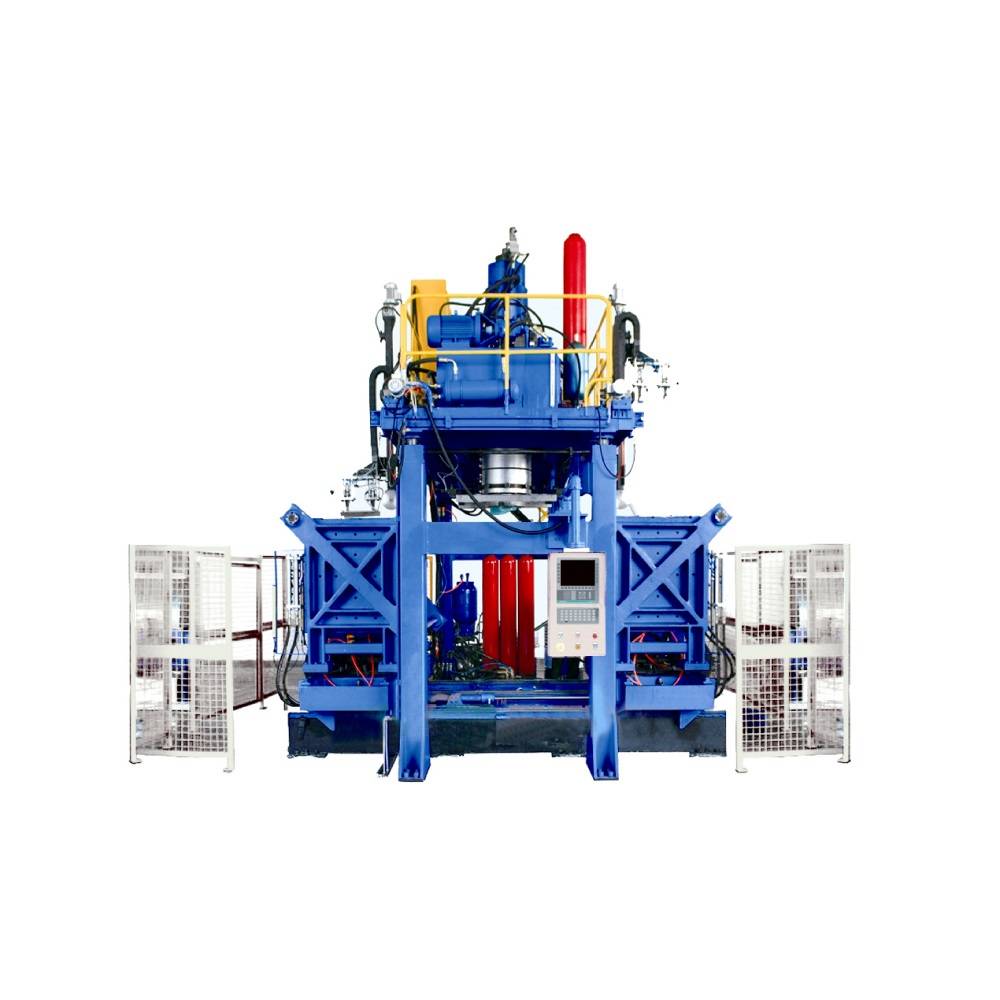

Serie PTB120D (60 litros.)

PTB120D es una máquina de moldeo por soplado tipo cabezal de acumulador, el volumen del cabezal del acumulador es de 6.6 litros. Por lo general se utiliza para moldeo por soplado tanques de gasolina, modelos de plástico, conos de carretera, juguetes dentro de 60 litros. Es un equipo de estación doble capaz de montar hasta cabezas de troquel doble. Moldeo por soplado de materias primas como PE, PVC, ABS, etc., El funcionamiento del accionamiento servo será más estable, la velocidad de producción es superior a 75 por hora.

Categoría: Etiqueta:
PARÁMETRO:
Especificaciones Unidades PTB120D
Capacidad máxima del contenedor L 60
Número de cabezas de troquel Conjunto 1
Dimensión de la máquina (L*W*H) M 8x6x5
Peso total Tonelada 35

Unidad De Sujeción
Fuerza de sujeción KN 300
Carrera de apertura de sujeción mm 880-1780
Tamaño de la platina mm 980×1000
Tamaño máximo del molde (W*H) mm 950×1100
Espesor del molde mm 900-1100

Unidad De Potencia
Potencia total KW 200
Potencia del ventilador KW 0.18×5
Presión del aire Mpa 1.0
Consumo de aire M3/min 1.2
Consumo medio de energía KW 120

Unidad Extrusora
Diámetro del tornillo mm 120
Relación de L/D del tornillo L/D 28
Capacidad de plastificación Kg/hora 220
Número de grupos de calefacción Grupos 5
Potencia de calefacción del extrusor KW 62
Potencia de conducción del extrusor KW 75

Unidad De Cabezal
Dimensión de la cabeza m 2.15×0.9×0.55
Número de grupos de calefacción Grupos 5
Potencia de calefacción del cabeza KW 21
Diámetro máximo del pasador mm 350
Volumen del acumulador L 6.6

CONFIGURACIÓN:
Piezas Marca País
Pantalla táctil Gefran Italia
Sistema de control de parision Gefran Italia
Sistema de control de PLC Gefran Italia
Módulo de control de temperatura Gefran Italia
Transductor servo Gefran Italia
Válvula servo Atos Italia
Bomba servo Sumitomo Japón
Motor servo Phase Italia
Bomba hidráulica Daikin Japón
Válvula hidráulica Yuken Japón
Sello de hidráulico Valqua Japón
Relé intermedio Omron Japón
Convertidores de frecuencia Emerson América
Válvula neumática Airtac Taiwán
Interruptor neumático y contactor LG Corea
